三相电源接线颜色标识是什么？接线方法有图片指导吗？

在电力系统中，三相电源因其高效和稳定的特性被广泛应用。而正确识别和应用三相电源的接线颜色标识对于保证电力系统的安全运行至关重要。本文将详细介绍三相电源的接线颜色标识以及接线方法，并提供图片指导，帮助初学者快速掌握相关知识。

三相电源接线颜色标识

我们要理解三相电源的接线颜色标识主要依据国家标准GB/T5226.1-2008《工业自动化系统与集成-机械电气设备控制系统-第1部分：通用技术条件》进行规定。以下是三相电源线的颜色标识规则：

L1线（相线）：通常标识为棕色。

L2线（相线）：通常标识为蓝色。

L3线（相线）：通常标识为黑色或灰色。

N线（中性线）：标识为淡蓝色。

PE线（保护接地线）：标识为绿色或黄绿色。

以上颜色标识是通用的，但也有可能根据具体设备或地区的差异略有不同。在进行工作前务必查阅相关的技术手册或者询问制造商确保准确性。

接线方法及图片指导

现在，我们将介绍标准的三相电源接线方法，并提供图示指导，以供参考：

准备工作

在开始接线之前，请确保断开所有电源以避免触电危险。同时准备好正确的接线工具，如螺丝刀、剥线钳和接线端子等。

接线步骤

1.区分线色：要根据电源线的颜色标识，区分出L1、L2、L3、N和PE线。

2.剥线：使用剥线钳小心剥去线端的绝缘层，露出足够的线芯以足够牢固地连接。

3.连接相线：将L1、L2、L3相线分别连接到对应的接线柱上。通常情况下，设备的接线柱上会有标识以显示各相线的正确位置。

4.连接中性线和保护地线：将N线连接到中性线接线柱，PE线连接到保护接地线端子。

5.固定接线：确保所有电线都已经紧紧固定在预定位置，并且没有松动。

6.检查和测试：完成接线后，应对照线路图进行检查，确认接线无误。之后使用万用表或专用测试仪器进行电路的通断测试，确保系统安全可靠。

图片指导

在文本下方附上一系列详细的接线图示，图示中包含清晰的接线步骤和注意事项，便于读者更好地理解操作。

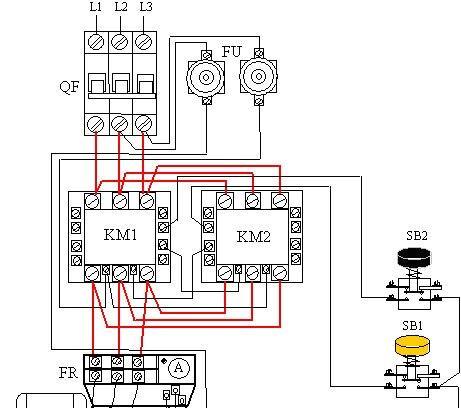

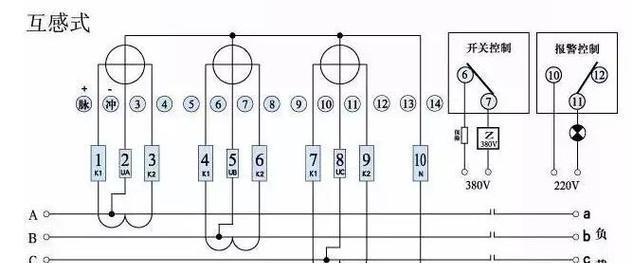

图1：三相电源接线图示

常见问题和实用技巧

1.问：如果发现电线颜色与上述标准不符怎么办？

答：若发现电线颜色与标准不符，应立即停止接线工作，向设备供应商或专业技术员咨询，确认正确的接线方法。

2.问：在接线过程中如何确保安全？

答：安全是首要考虑因素。在接线前确认电源断开，穿戴适当的防护用品，并使用合格的工具。操作期间保持专注，并遵照安全操作规程行事。

3.问：接线完成后如何进行测试？

答：接线完成后，要检查每个连接点是否牢固可靠。之后，使用万用表测量线路的电阻，确认无短路或开路的情况。如有可能，使用专门的测试仪器进行进一步的检验。

结语

通过以上内容的详细介绍，我们希望您能够完全掌握三相电源的接线颜色标识和正确的接线方法。始终记住，在进行任何电力工作之前，安全永远是第一位的。如果您对电力系统还有其他疑问或需求，欢迎继续深入探讨和了解。
